collegare nuovo interruttore prendendo corrente da interruttore esistente

[daveaspec]

ciao a tutti sono Davide, nuovo iscritto.
chiedo innanzitutto pazienza se l'argomento è già stato trattato;
dovrei sostituire la placca autoportante gewiss esterna da 3 posti con una a 4 per poter aggiungere un interruttore aggiuntivo per accendere le luci esterne che sto per posizionare.
attualmente nella placca ci sono un interruttore per luce sopra la porta ingresso e un interruttore campanello (doppio slot)
vorrei aggiungere appunto un nuovo interruttore aggiuntivo per le nuove luci andando a prendere elettricità da uno degli interruttori esistenti ma rimanendo comunque indipendente.
chiedo se gentilmente qualcuno mi puo' dare qualche indicazione e se devo collegare anche il cavo neutro e quello della terra o soltanto la fase
grazie mille
ciao
Davide

[plcet]

della terra non c'è bisogno, e dagli interruttori già installati puoi prendere solo la fase....il neutro deve andare direttamente alla lampadina!!
Le lampade sono già installate o devi fare una nuova traccia?Spiegati meglio e se hai la possibilità indicaci con una foto o un disegnino la situazione che devi creare

[daveaspec]

il "patio" verrà rifatto completamente settimana prossima,è ancora tutto da fare, comprese le tracce, e l'aquisto lampade
la mia idea era di partire con un tubo dall'interruttore sotto la casella della posta dove attualmente c'e' il campanello e l interruttore luce sopra la porta.allacciarmi all'interruttore luce e in serie girare intorno alla casa con le lampade da terra

[cabestano]

Un consiglio spassionato:
1) difficilmente all' interno del' interruttore da te indicato troverai un conduttore di sezione adeguata al collegamento di un discreto numero di luci esterne, anche perchè mi sembra un impianto vecchiotto
2) Per le luci esterne, visto che di solito per umidità ed altri fattori provocano guai, è sempre consigliabile sezionarle con un interruttore magnetotermico - differenziale dedicato
3) se un giorno volessi aggiungere un interruttore orario o qualche cosa di simile, dove lo metti?
Quindi, se raggiungere il contatore ti porta problemi, parti almeno da una presa che abbia fili da 2,5 mm2 , muragli nei pressi una scatola per centralino a 4 moduli e parti da lì. All' interno del centralino troverà posto almeno un magnetotermico da 10A e in futuro avrai lo spazio per un eventuale orologio. Qualche rottura in più, ma faresti un lavoro quasi a regola d' arte.
centralino 4 moduli, esempio (questo è da incasso, esistono anche da esterno):
http://www.minoiailluminazione.com/scat ... ip40-.html

[daveaspec]

grazie mille del consiglio
l'impianto è stato fatto nuovo di pacca da un annetto,a regola d'arte da elettricista professionista, con regolare impianto di messa a terra; nell'interruttore collegherei solo la prima lampada a terra e poi in serie tutte le altre.
chiedo consiglio oltre che sul modus operandi di collegamenti anche sul tipo di cavo da utilizzare per l'esterno da far passare nel corrugato sotto al marciapiede (bipolare senza terra?) (isolato?) (diametro?)
grazie mille

[cabestano]

Che l' impianto sia nuovo non ha importanza .Quello che è scorretto è che parti da una derivazione nata per alimentare una lampadina per alimentare praticamente una estensione di impianto. Quanto ti ho precedentemente detto è ancora più valido, e ricordati che se l' impianto è nuovo e fatto da un professionista, ti avrà rilasciato la DICO, dichiarazione di conformità, che non avrà più valore nel momento che modifichi l' impianto con il fai da te.
Comunque cerca di seguire quanto detto prima. Il cavo adatto è bipolare+terra N1VV-K sezione almeno 2,5 mm2 se ti limiti a 5 lampade , esempio:
http://www.baldassaricavi.it/repository ... nergia.pdf
Se interrato, almeno a 50 cm di profondità, protetto da tubo rigido in PVC possibilmente.

[cabestano]

nell'interruttore collegherei solo la prima lampada a terra e poi in serie tutte le altre.

forse non ti è chiaro qualche concetto, ma le lampade sono collegate in parallelo tra loro, non in serie, e comunque la corrente che passa è sempre la somma delle correnti, quindi nella giunzione che intendi fare passerà la somma delle correnti assorbite da tutte le lampade.

[daveaspec]

no no infatti non è il mio lavoro
per le lampade comunque userei lampadine a led quindi basso consumo , può aiutare a non creare problemi questo?
in un messaggio precedente Picet ha scritto che tra interruttore esistente (già "a terra")e nuovo basta collegare la fase
poi dal nuovo interruttore alle luci collego quindi fase+ neutro + terra?

[cabestano]

interruttore esistente (già "a terra")

??? che vuoi dire?

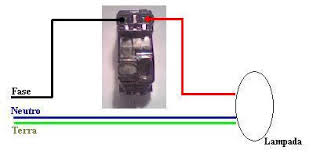

Il collegamento è questo, ma non è un bel lavoro...
Le terre vanno collegate solo agli appositi morsetti e vanno tutte connesse fra loro.

[daveaspec]

nel senso che è collegato alla messa a terra
in questi giorno posto una foto del collegamento esistente perchè non mi è chiara la parte del neutro e della terra che nel tuo schema sembrano non passare dall'interruttore esistente
scusami se dico castroneria ma ripeto non è il mio lavoro e non mi intendo di elettricità purtroppo : Sig :

[cabestano]

nel senso che è collegato alla messa a terra

????
meglio le foto.
Infatti non debbono passare attraverso all' interruttore esistente !!! I normali interruttori interrompono un solo filo, la fase, mentre neutro e terra sono diretti.
