interruttori corrodoio casa per lampadario che non si accende

[ermanno75]

si accende/spegne da 2 punti: il punto con 3 fili (due bianchi e uno nero) e il punto con quattro fili (2 bianchi e due grigi)

[mariobrossh]

scusami ma io vedo tre foto con tre combinazioni diverse, a parte quella
col deviatore e due fili bianchi e uno nero, le altre due foto sono diverse
tra loro o sbaglio ?

[ermanno75]

le due foto diverse sono la prima con il vecchio deviatore la seconda con il nuovo deviatore ma in tutti e due i casi non funzionano. ho fatto una prova anche a mettere solo un filo bianco e uno grigio e isolare gli altri bianco e grigio ma non funziona lo stesso

[mariobrossh]

ok allora fai questa prova, dopo aver staccato la corrente, collega tra
loro un filo bianco e un filo grigio, se il filo grigio è il ritorno della lampada
la luce dovrebbe accendersi e spegnersi dall'altro deviatore, altrimenti fai
la stessa prova con l'altro filo grigio, una volta stabilito qual è il ritorno
della lampada fai la stessa prova con l'altro filo bianco, se funziona come
sopra cercheremo di capire come collegare quell'invertitore

[ermanno75]

ho provato con il tester acollocare su tutte le combinazioni possibili e il valore rimane sempre su 1

[mariobrossh]

ma col tester non puoi verificare cosa sono quei due fili grigi, fai la prova
che ti ho detto

[ermanno75]

ma non rischio quando riapro quadro generale corto circuito?

[mariobrossh]

se fai come ti ho detto non succede niente, anche perché non credo
che in quella scatola ci siano fase e neutro altrimenti la botta l'avrebbe
già fatta, l'importante è di fare in modo che gli alti fili non si tocchino
per non falsare la prova

[ENRICO51]

Quella configurazione a me dice che c'è un terzo punto da dove accendere e spegnere il lampadario, solo questo da una spiegazione logica. In questo caso i due fili grigi andrebbero all'altro deviatore, dove un terzo filo sarebbe il ritorno del lampadario. Non vedo altre possibilità. Comunque, la prova consigliata da Mario la puoi fare tranquillamente. Interruttori e deviatori possono solo accendere o non accendere la lampadina, nessun pericolo di corto, a meno che non si tratti di interruttori con la spia, dove arrivano fase e neutro.

[ermanno75]

ho provato tutte le combinazioni possibili ma non si accende mai. A questo punto cosa consigliate di fare?

[ENRICO51]

Secondo me devi aprire gli altri interruttori finché non trovi uno con due fili grigi e un terzo filo. Se lo trovi, quello è in deviatore, probabilmente guasto.

[ermanno75]

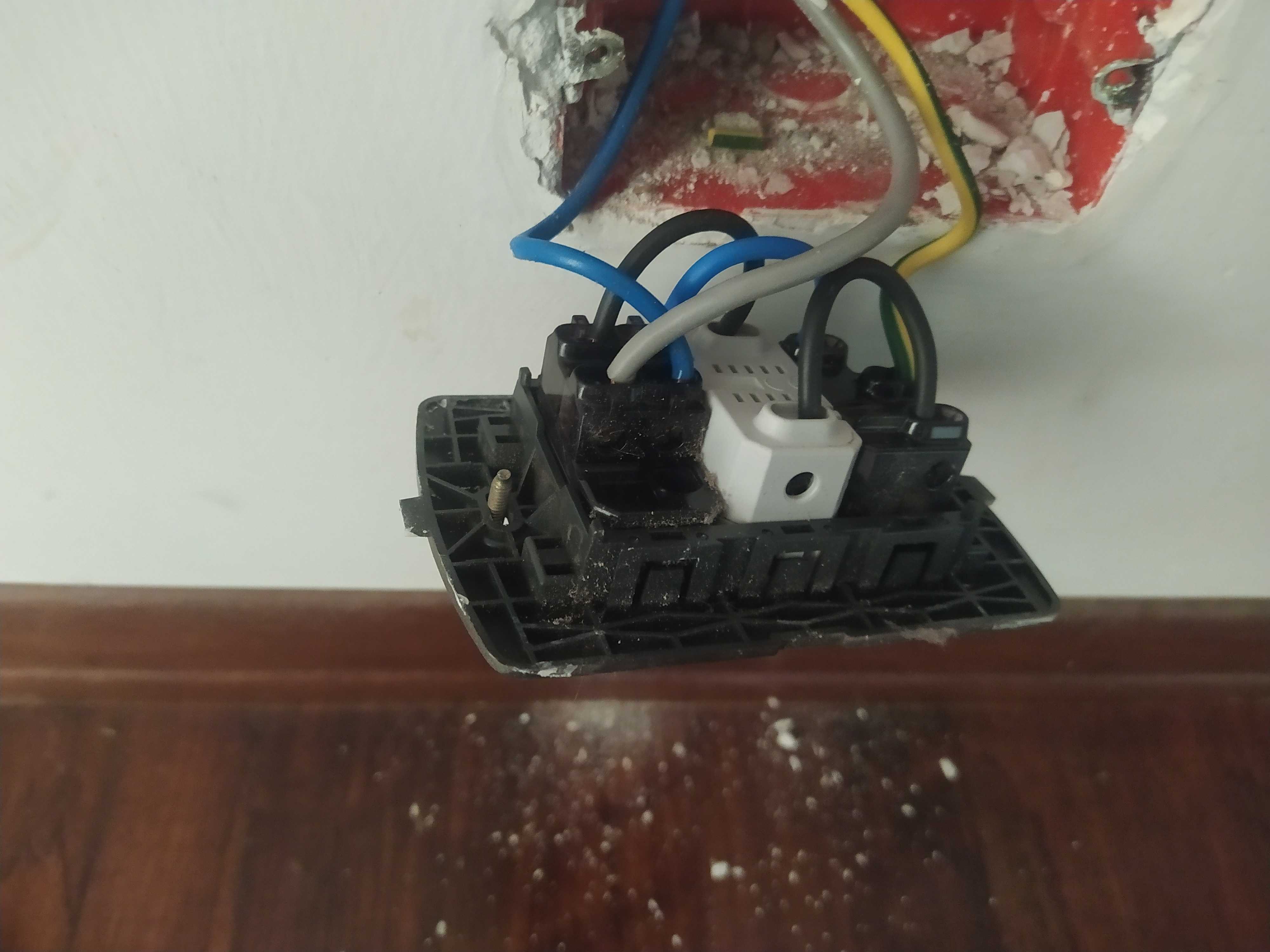

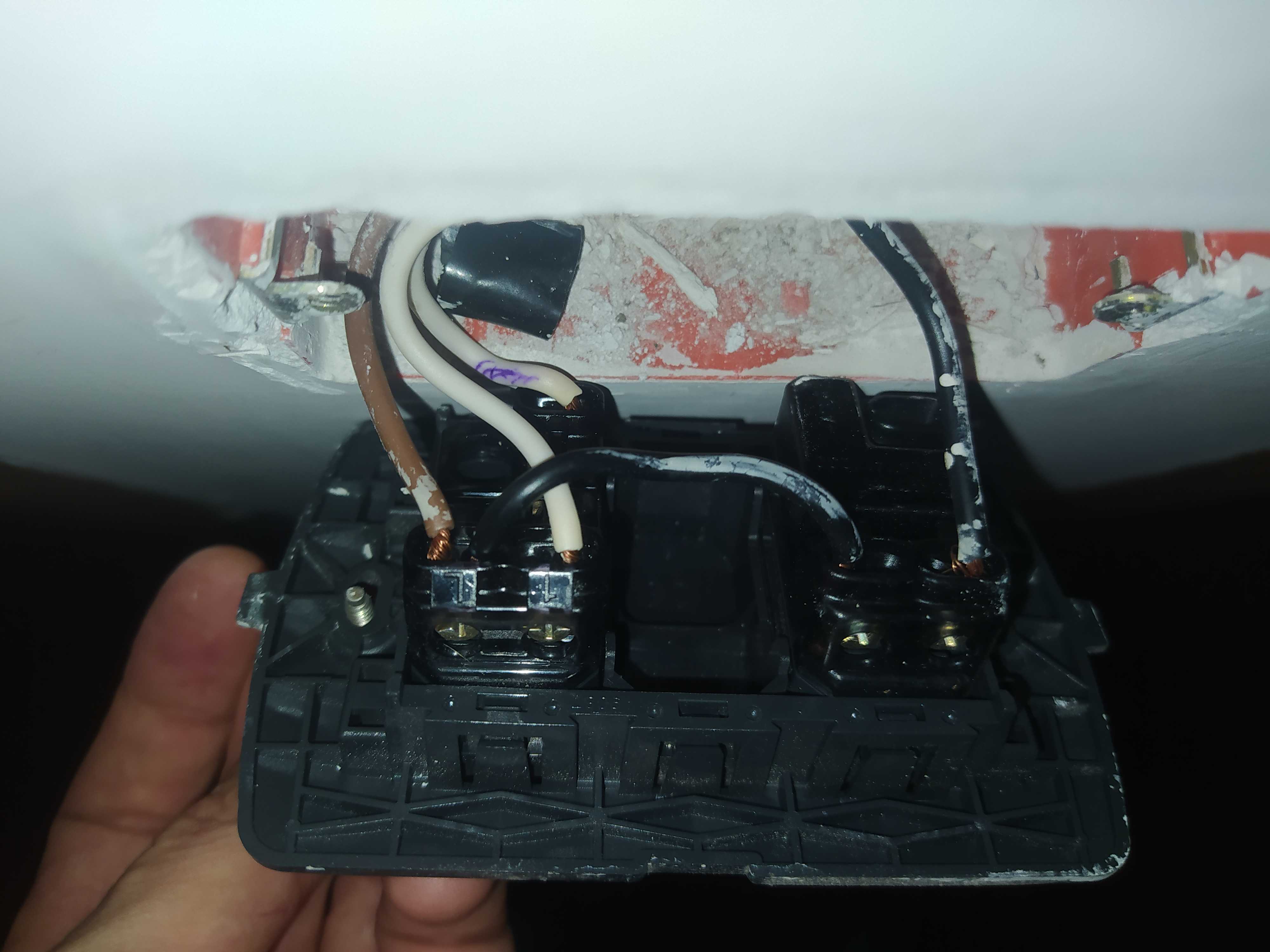

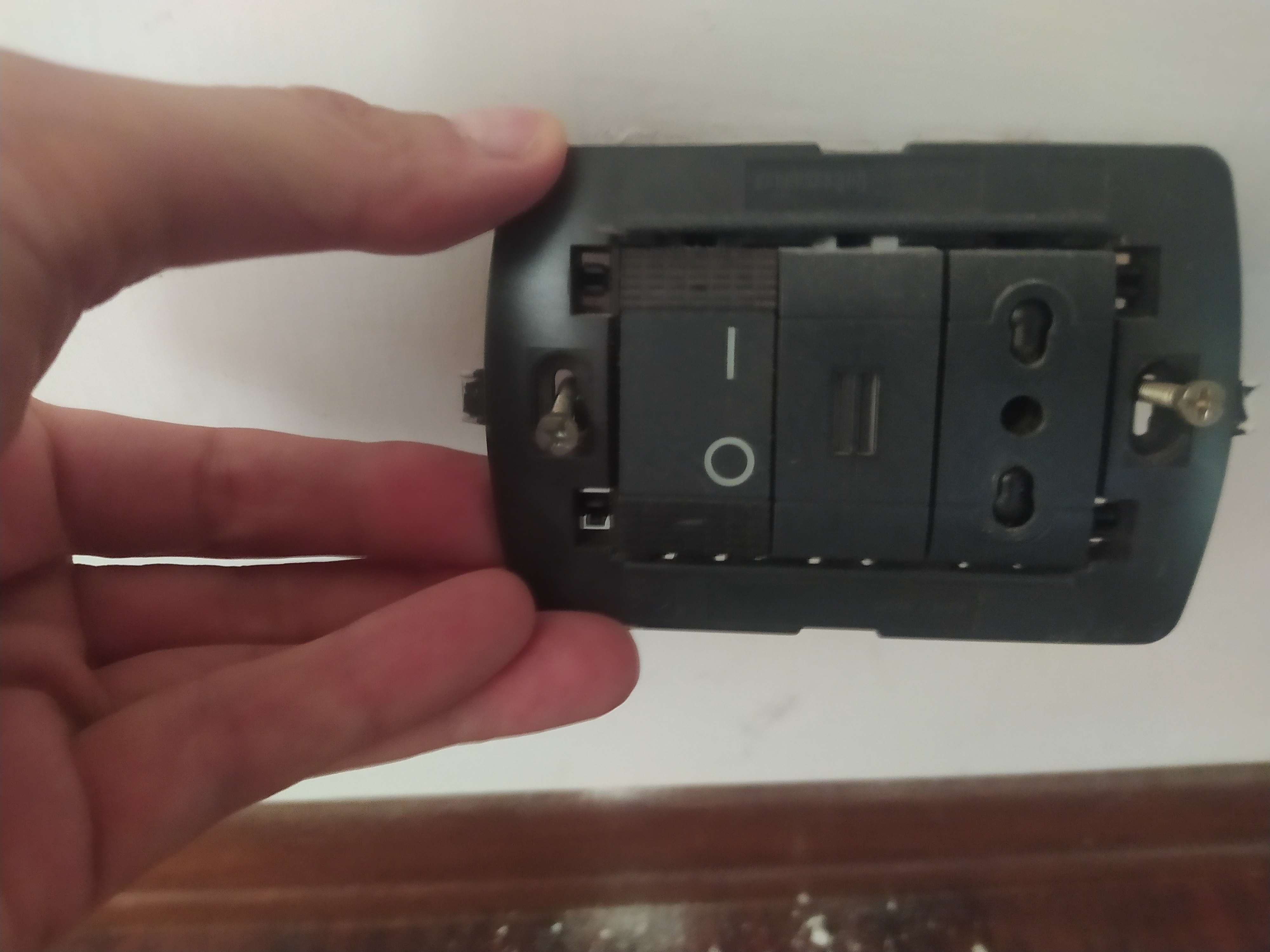

in allegato foto della presa interruttore sotto quello dei quattro fili (due bianchi e due grigi) e foto di interruttore in fondo corridoio dove c'e' un pulsante che accende luce sgabuzzino e altro pulsante

[mariobrossh]

quell'interruttore 0/I cosa accende/spegne ?

[ermanno75]

la presa a tre fori dove di solito ci attacco l'aspirapolvere. E' funzionanate

[mariobrossh]

hai provato ad unire i due grigi e poi a farli fare contatto alternativamente
con i due bianchi ?
