mariobrossh ha scritto: gio 12 mar 2026 9:18 am Mi sono costruito questo semplice UPS a 12 volt ideale
per modem con tre batterie al litio 18650 da 3,7 volt 2500 mA,
...

Ciao Mario,

ma il led bicolore è incluso nel modulo ups che hai linkato? E' ad anodo o a catodo comune? Cosa segnala?

Grazie per le informazioni.

no non è incluso col modulo, l'ho messo io, se non ricordo male è
ad anodo comune e segnala la carica della batteria

mariobrossh ha scritto: mer 22 apr 2026 5:51 pm se non ricordo male è
ad anodo comune e segnala la carica della batteria

Ok, grazie.

Ciao Mario,

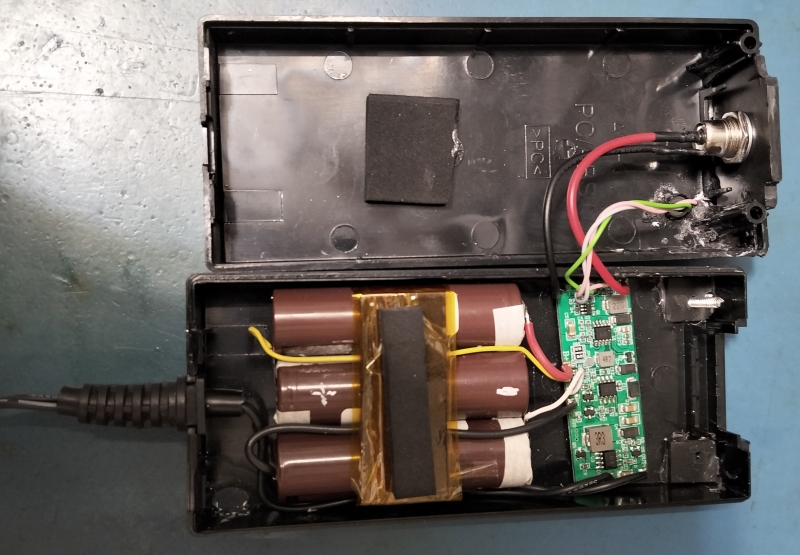

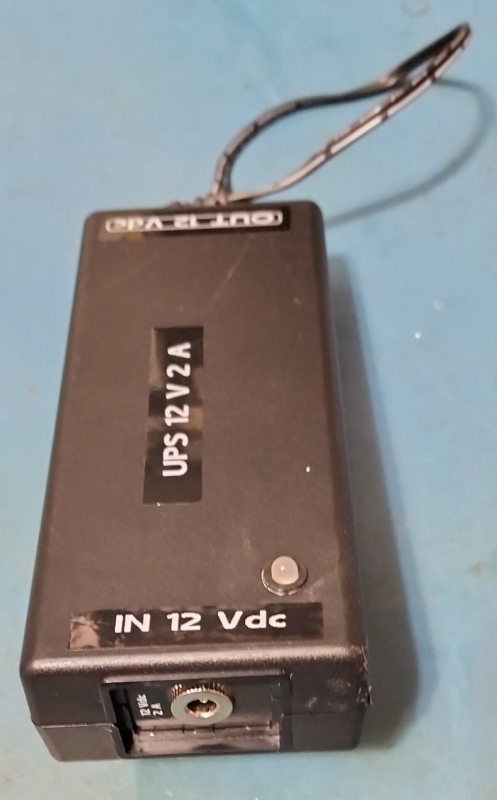

ho seguito il tuo esempio:

Grazie per lo spunto.

Ottimo, hai provato se carica le batterie e per quanto tempo tiene
in assenza di alimentazione di rete ?

mariobrossh ha scritto: ven 15 mag 2026 7:45 pm Ottimo, hai provato se carica le batterie e per quanto tempo tiene
in assenza di alimentazione di rete ?

Ho usato tre 18650 di recupero che, caricate separatamente (con apposito caricatore) e scaricate col carico elettronico a 1A costante, davano ciascuna una durata intorno ai 90 minuti. Assemblate in serie, montate in circuito e caricate, ho collegato l'ups al carico elettronico a 1A costante: l'ups ha staccato dopo 70 minuti; presumo che la carica/scarica non si spinga oltre un certo livello.
Sicuramente con batterie nuove da 1.800 mAh durerebbe di più, ma direi che già così si comporta bene.

Complimenti, un lavoro veramente pulito e ben fatto

scossa ha scritto: ven 15 mag 2026 8:33 pm

mariobrossh ha scritto: ven 15 mag 2026 7:45 pm Ottimo, hai provato se carica le batterie e per quanto tempo tiene
in assenza di alimentazione di rete ?

Ho usato tre 18650 di recupero che, caricate separatamente (con apposito caricatore) e scaricate col carico elettronico a 1A costante, davano ciascuna una durata intorno ai 90 minuti. Assemblate in serie, montate in circuito e caricate, ho collegato l'ups al carico elettronico a 1A costante: l'ups ha staccato dopo 70 minuti; presumo che la carica/scarica non si spinga oltre un certo livello.
Sicuramente con batterie nuove da 1.800 mAh durerebbe di più, ma direi che già così si comporta bene.

Si esatto il bms interviene alla soglia di 2,8 volt per cella per evitare di danneggiarle

Ciao,

@mariobrossh: ma a te durante il normale funzionamento, cioè in presenza di tensione di rete e col carico connesso, il led si accende rosso o verde?

il mio è blu e in fase di carica è rosso

Allora si comporta diversamente dal mio: senza un carico collegato è rosso in fase di ricarica e verde quando le batterie sono cariche; ma appena il carico connesso assorbe più di 150 mA il led passa da verde a rosso.
Probabilmente dipende dal led bicolore, ma voglio indagare meglio.

secondo me è normale, perché se hai un assorbimento la batteria
tende a scaricarsi, di conseguenza inizia la carica e il led rosso si
accende, lascialo collegato per qualche giorno e vedi cosa succede

Allora, ho voluto verificare meglio il comportamento.

In questa foto il set di verifica, con l'ups acceso ma senza carico:



il multimetro mostra la tensione agli estremi del gruppo batteria a vuoto, la spia è rossa ed indica che è in carica, infatti se fai clic sull'immagine noterai che l'alimentatore eroga 0.298 A (a batterie completamente cariche si attesta su 10 20 mA); invece la tensione fornita in uscita dall'ups è mostrata sul display del carico elettronico;

all'attivazione del carico (1 A) la tensione alla batteria scende e dalla seguente foto:



si capisce che della corrente assorbita dal carico solo 0.88 A vengono erogati dall'alimentatore.

Questo comportamento è normale e col trascorrere del tempo il sistema trova il suo "equilibrio", come mostra il grafico dell'andamento della tensione alla batteria nell'arco di 4 ore:



la tensione della batteria dopo 5 ore si stabilizza sui 12.33 V e la corrente erogata dall'alimentatore su 1.28 A (1.2 A al carico e 80mA al mantenimento della batteria):



N.B.: nel frattempo avevo aumentato a 1.2 A la corrente del carico.

Lascio in funzione tutta la notte e domani aggiorno.



Azz... complimenti, bella strumentazione nel tuo laboratorio
