aiuto per schema elettrico

[orsobianco]

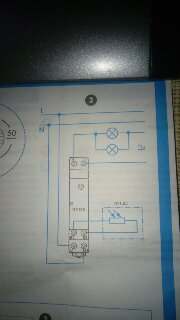

Salve, chiedo aiuto per lo schema di un modulo interruttore crepuscolare da montare su barra Din con sensore esterno della ditta Finder, ho fstto dei tentativi di collegamento seguendo lo schema allegato nella confezione ma la lampada non si accende. Noto che il led si accende ma con il cercafase non trovo alimentazione nei collegamenti B1 e B2 che vanno al sensore esterno.

[plcet]

non si vede nulla.....troppo piccola la foto

[rokko]

prima era un francobollo, ore è un lenzuolo : Chessygrin :


lo schema sembra inequivocabile
lascia perdere B1 e B2
probabilmente devi fare un cavallotto A1 - 11 e portare il neutro alla lampada

[orsobianco]

Grazie Rokko per l'ingrandimento, scusami ma A1 è la fase. Dovrei portarla in A11? Sei sicuro?

[orsobianco]

Rinnovo il ringraziamento per Rokko, grazie al suo suggerimento ho cercato altri schemi di collegamento, ho trovato infatti uno schema che riportava proprio il suo consiglio. La lampada si accende.

[rokko]

Prego
