collegamento elettrico

[roby]

Penso che sia successo che il timer si sia bruciato (i segni sono evidenti) ed è stato tolto.
Con un cercafase devi capire quale sia comandato dall'interruttore tra i fili nero e grigio (uno ha sempre corrente per alimentare il timer).
T ci va il filo giallo-verde;
N ci va il filo blu;
L ci va il grigio o nero.

[massi.df]

Ti ringrazio roby ma per ora il mio problema (l'aspiratore lo lascio staccato) è essenzialmente quello di collegare i cavi della lampada a soffitto all'interruttore. Non sono sicuro di aver ben compreso come procedere. Ora provo ma uno schemino forse si aiuterebbe ulteriormente.

[Scintilla]

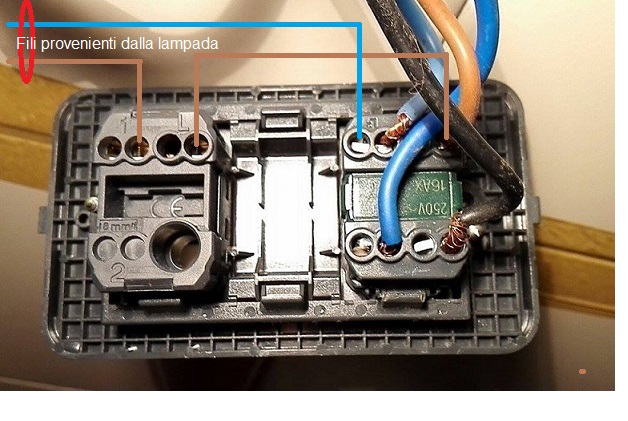

Se hai individuato i fili della lampada il collegamento da fare è questo.


[plcet]

non vorrei sbagliiare, ma i filu da ponticellare sono il nero e l' azzurro....altrimenti se spegne la caldaia, spegne anche la luce

[Scintilla]

@ plcet giusto

[massi.df]

Sarebbe possibile quindi avere il nuovo schema con nero e azzurro?

[Scintilla]

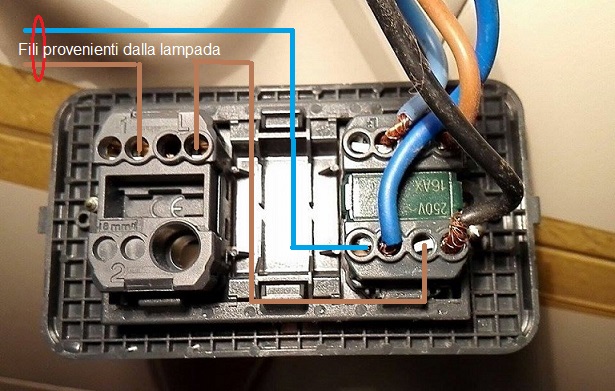

Eccolo

interruttore (2).jpg (110.24 KiB) Visto 4449 volte

[massi.df]

Provo a ricapitolare (escudendo la terra).

Il marrone e un azzurro salgono al boiler (che funziona regolarmente) già collegati al bipolare.

Da sotto vengono sette cavi.
Sono nastrati insieme:

il nero e il blu già collegati al bipolare,

un grigio e un azzurro,

due grigi e un azzurro (i due grigi hanno i capi intrecciati insieme).

[In origine, quando ho aperto l'interruttore, se non ricordo male, non c'era alcun ponticello.]

La prima difficoltà riguarda l'individuazione dei cavi che vanno alla lampada a soffitto.

L'altra riguarda i cavi che "avanzano" (a che servono e cosa ne faccio?).

Ricordo che originariamente l'accensione della luce metteva in funzione l'aspiratore (che poi ho scollegato).

Credo che abbiate capito che mi trovo un po'... spaesato.

[massi.df]

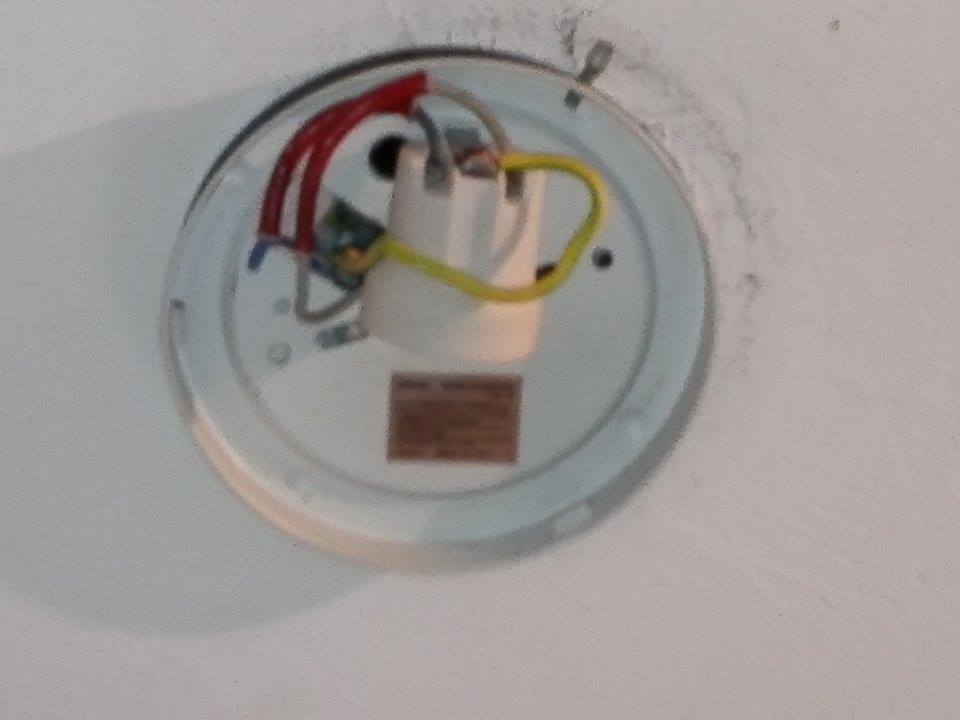

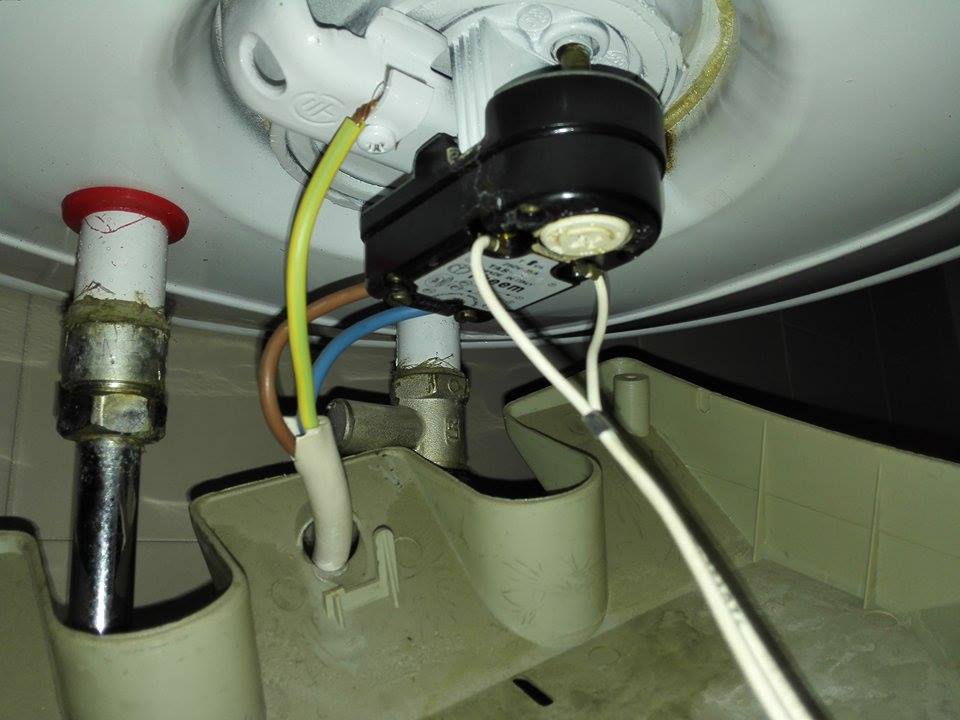

Posto anche le foto dei cavi della plafoniera e dello scaldabagno.
Alla prima ne arrivano uno grigio e uno azzurro.
Al secondo uno azzurro e uno marrone.

[massi.df]

E comunque... AUGURI! : Chessygrin :

[Scintilla]

Visto che non hai la possibilità di individuare i fili, non ti rimane che andare per tentativi.
La prova è subordinata al fatto che ci sia almeno un magnetotermico a protezione dell'impianto.
Per prima cosa stacchi la corrente generale, poi ipotizziamo che i fili della lampada siano questi prova a collegarli direttamente all'interruttore bipolare blu con blu nero con nero, inserisci la corrente e se il magnetotermico non scatta e se i fili sono giusti dovrebbe accendersi la luce, altrimenti proverai con gli altri fili.
Nel caso di esito positivo della prova puoi collegare l'interruttore come lo schemino che ti ho fatto.
Mi raccomando, stacca sempre la corrente prima di metterci le mani!!!!!.
